Как установить электросчетчик на столбе: правила установки на улице

Виды электрических счетчиков

Все электросчетчики, которые устанавливают потребителям, классифицируют по таким параметрам:

• По способу подключения;
• По типу измеряемых величин;
• По виду конструкции.

В квартирах и частных домовладениях сейчас устанавливают один из 2-х наиболее популярных видов приборов учета электроэнергии, а именно:

1. Электронный счетчик – контролирует расход по дифференцированным тарифам (такие приборы можно мониторить на расстоянии). Популярность электронных счетчиков постоянно растет.
2. Индукционный счетчик – измеряет потребленную абонентом электроэнергию при помощи вращающегося алюминиевого диска (этот прибор учета постепенно вытесняется с рынка, поскольку является не полностью надежным и в некоторых случаях позволяет не добропорядочным абонентам воровать электричество).

Какой из приведенных выше вариантов лучше установить, зависит, как от особенностей электропотребления конкретным абонентом, так и от местоположения прибора учета (внутри помещения либо на улице). В этом отношении каждый из счетчиков имеет свои преимущества и недостатки.

Все большее распространение получают счетчики электронные. Причиной тому является их точность, а также удобство в эксплуатации. Помимо этого, если абонент хочет произвести вынос прибора учета электроэнергии на улицу, то сделать это можно именно с электронным счетчиком.

В момент покупки электросчетчика следует обратить внимание на наличие пломбы и ее целостность (такую пломбу устанавливает государственный доверитель). Еще один важный момент – это срок проведения опломбирования. Для 2-х фазного счетчика он не должен быть больше, чем 2 года, а для 3-х фазного – 1 год.

Что нужно знать

Есть определенный порядок правил и нюансов, которыми важно владеть перед монтажом электрического общедомового устройства. По принципу все счетчики разделяются на электронные и индукционные. Вторые являются наименее точными, и повсеместно заменяются на электронные. Прежде чем покупать приборы, необходимо проверить пломбу на предмет целостности, а также уточнить срок установки пломбы. Если вы проводите установку общедомовых приборов, то необходимо согласовать правило с соседями по дому, если они имеются.

Установкой электросчетчика может заниматься электромонтажник, но прежде чем выполнять комплекс работ, необходимо просить у компании по сбыту энергии типовой договор, чтобы выполнить определенные работы правильно. В этой документации будут находиться определенные требования касательно установки, а также учтены все права и обязанности сторон.

Кто имеет право устанавливать счетчик на уличном столбе

Установить электрический счетчик на уличном столбе может каждый, кто имеет такие навыки, однако непосредственно подключить к нему электричество имеет право исключительно уполномоченный представитель поставщика электроэнергии. Если планируется установка счетчика на уличном столбе, то подключение должен выполнять исключительно представитель электросети.

Если счетчик электричества выносят и устанавливают на уличном столбе сотрудники местных электросетей, то никаких претензий к потребителю возникнуть не должно. Еще перед началом работ готовятся документы, в которых указывается граница разделения балансовой принадлежности, а также требования к установке конкретного счетчика.

В частных домах граница балансовой принадлежности проходит не внутри помещений, а на улице. При этом точное место должно быть определено соответствующей техдокументацией. Вынос электросчетчика на улицу производится исключительно при согласии собственника прибора учета.

Установка счетчика на столб, опору, трубостойку

Этапы с определением способа и материалами пройдены, остается провести грамотную установку. Чтобы самостоятельно установить электросчетчик на столб, нужно быть очень внимательными и не спешить, так как без знаний электрики работа становится значительно ответственней.

Первое, с чего нужно начать, это собрать щиток. Берем щит, автомат, счетчик, бокс под пломбу и, если подключение 380 Вольт, то еще нулевую колодку. Открываем щит и предварительно прикладываем подготовленные элементы в удобном расположении. Намечаем крепления, затем фиксируем. Теперь устанавливаем замок на дверцу, сверлим в правом углу отверстие под болт М6 для подключения заземления.

Теперь нужно установить перемычки от автомата в боксе к счетчику и от счетчика – к свободному автомату. Подключение можно выполните проводами ПВ3, либо использовать СИП-кабель:

• Для подключения 220В нужно левый контакт автомата соединить с 1-ым контактом на счетчике (фаза L), а от правого пустить на 3-ий контакт (ноль N). От счетчика с контакта 2 – на левую сторону пустого автомата, а с 4-го– на правую;
• Для подключения 380В просто подключайте к 1, 3, 5 контакту на счетчике, последовательность не обязательна. Контакты выхода со счетчика – 2, 4, 6 и на пустой автомат сверху. Дополнительно берете нулевую колодку и подключаете провод от счетчика с 8-го контакта.

Следующим этапом установки будет крепление собранного щита учета на высоту не ниже 1,7 метра.

Для установки на железобетонную опору потребуется закрепить щит с помощью имеющихся крепежных элементов:

• перфолента – отрезать два куска по одному метру и прикрутить к щиту с помощью болтов или саморезов по металлу
• скоба – приложить к нижней и верхней части щитка и отметить отверстия, просверлить и зафиксировать с помощью болтов из комплекта.

Для установки на металлический столб необходимо провести ряд действий:

1. отметьте рулеткой, где будет нижняя часть щита – расстояние от края столба не меньше 2,7 метра, так как на 1 метр нужно будет закапывать в землю);
2. под меткой вырежьте болгаркой квадратное отверстие практически в ширину столба;
3. прикрутите щит над этим отверстием – через него наверх пройдут провода в гофре;
4. на столбе сверху сделайте отверстие М8 – М10 (1-2 см.), чтобы установить натяжитель, если подключение 380 Вольт, то два отверстия;
5. отрежьте с запасом необходимую длину проводов до опоры(место подключения сети) и до вашего дома (необходимо, если ввод в дом будет выполняться воздушным путем);
6.
7. запустите провода в трубу и заведите в щиток, сверху сразу установите натяжитель(и);
8. закопайте столб на глубину один метр.

Как для железобетонной опоры, так и для металлической трубостойки забиваем уголок 50х50 в землю на 90 см так, чтобы 10 см остались наверху, и прикручиваем желто-зеленый провод ПВ3 к уголку и щиту. Таким образом, щиток заземлен и не предоставляет угрозы в случае пробоя фазного провода на корпус.

Вынос счетчика на столб

Как и все виды электромонтажных работ, установка дистанционного электросчетчика имеет четкие нормы и правила, которые впоследствии проверяются инспектором электросетевой организации:

• размещение устройства по отношению к клеммнику не выше 1,7 м;
• установка автомата в закрытом и опломбированном боксе;
• обязательное заземление короба;
• место установки определяется свободным доступом к счетчику для контролера;
• обязательная установка приборов для предотвращения короткого замыкания и ограничения максимальной мощности автоматических тумблеров;
• влагозащита ящика для уличного электросчетчика не ниже класса ip54;
• применение прокалывающих зажимов для подключения к сети;
• расположение устройства не должно препятствовать подъему на столб с использованием лазов.

Основной потребностью выноса счетчика является предотвращение хищения электроэнергии и свободный доступ к показателям.

Зачем устанавливают счетчики на столбах

Энергосбыту подключение на улице выгодно:

• не требуется присутствие жильцов при осмотре, контрольных замерах и замене неисправного оборудования;
• меньше вероятность поражения током, так как оборудование размещается в закрытых щитках;
• электросчетчики на столбе предотвращают воровство электроэнергии.

Новые предписания добавляют неудобств собственникам частного сектора.

1. При наружном размещении чаще возникают поломки. Перепады температур, конденсат, солнечная радиация повреждают капризную электронику. Ускоряется износ. Искажаются измерения.
2. Иногда установка счетчика электроэнергии на столбе выполняется с нарушениями. Нормами запрещается превышать высоту 1,7 м. При отметке выше снять показания сложно.
3. Решение о выносе приборов принимается на общем собрании садоводческого товарищества. Мнение отдельного хозяина дачного домика не принимается во внимание.
4. Электросчетчик принадлежит владельцу. Охрана имущества – долг гражданина. Дорогостоящая аппаратура на общественной дороге беззащитна перед злоумышленниками.
5. В небольших поселках и деревнях замена оборудования регулярно происходит без согласования с жителями. Люди возвращаются с работы – на опорах красуются «подарки».

Могут ли потребовать вынесения электросчетчика на уличный столб?

Сослаться в своих требованиях по установке электросчетчика на столбе на закон работники компании не могут. Нет в нормативных документах такого регламента. Между тем нормативные документы указывают на следующие правила установки в домах счетчика электроэнергии:

• в защищенном от температурных перепадов (до 0 градусов) и осадков месте;
• высота фиксирования 0,4 – 1,7 м;
• полную ответственность за сохранность оборудования несет собственник объекта.

Требования работников компании-поставщика полностью идут в разрез с нормами:

• осадки и зимняя температура снижают период эксплуатации и точность показания счетчика;
• установка на большую высоту препятствует его нормальному использованию для человека;
• несет убытки собственник объекта, так как он отвечает за исправность оборудования, которое на улице выходит быстрее из строя.

Важно: счетчик на улице показывает с погрешностью на 10% и более в сторону поставщика.

Электронные счетчики электроэнергии: где установить

Действующими правилами определено, что приборы учета электроэнергии должны быть установлены в сухих помещениях, температура в которых не опускается ниже нулевой отметки. Это объясняется тем, что воздействие на устройство влаги и отрицательных температур негативно сказывается на корректности работы электросчетчика. Так, электронный прибор учета, установленный на уличном столбе с нарушениями этих требований, со временем начнет работать неточно. Но, тем не менее случаи выноса электросчетчика на улицу очень участились, в некоторых случаях электросети даже незаконно заставляют потребителей это делать.

В настоящее время пользователь сам определяет место установления элетросчетчика. Это может быть дом, веранда, фасад дома, а также столб.

Сейчас энергопоставляющие компании требуют в частном секторе устанавливать счетчики на улице на ближайших столбах. Такой вынос прибора учета за пределы дома делает возможным беспрепятственный доступ к нему в любое время. Сотрудники компании могут подойти к электросчетчику любого домохозяйства и снять показания даже в то время, когда хозяев нет дома. Это значительно упрощает процедуру контроля и учета, а также позволяет выполнять ее гораздо быстрее.

Счетчик целесообразно монтировать на границе балансовой принадлежности (определяется по обоюдному согласию сторон). Такая граница может располагаться, как на фасаде дома, так и на ближайшем столбе, который есть во дворе. В некоторых случаях можно разместить счетчик за пределами участка (на улице). Для этого следует выбрать оптимально подходящий столб.

Следует отметить, что требования энергопоставляющих компаний по выносу в частном доме электросчетчика на улицу идут в разрез с действующими правилами и инструкциями по установке прибора учета. Некоторые абоненты отстаивают в суде свое право на размещения счетчика в доме, а другие – соглашаются на перенос.

Подготовительные мероприятия

Необходимость подключения электросчетчика возникает при строительстве нового дома или в процессе реконструкции и капитального ремонта старых зданий. В таких случаях много времени отнимают различные согласования и выполнения требований электроснабжающей организации.

Рекомендуется еще до обращения в РЭС ознакомиться через интернет с наиболее острыми вопросами, которые приходится решать в процессе общения с представителями организации. Следует изучить нормативные документы, отражающие технические требования ко всем схемам, которые могут быть использованы.

Перед тем, как начинать установку счётчика, необходимо определиться с основными техническими вопросами. В первую очередь необходимо рассчитать будущее потребление электроэнергии. Специфика частного дома заключается в существенном превышении максимальной величины в разное время года. Это связано с использованием электрических котлов, насосов, кондиционеров, водонагревателей и другой мощной бытовой техники. Поэтому вполне возможно потребуется трехфазное питание и соответствующий трехфазный счетчик.

В этом случае не обойтись без проекта электропроводки, включающего в себя расчеты нагрузок и характеристики потребителей, сечение проводов и кабелей, расположение заземляющего контура. После этого определяется и согласуется значение максимальной мощности энергопотребления и технические условия на монтаж электросчетчика.

Остается лишь выбрать место для установки прибора учета. Здесь нередко возникают споры с представителями РЭС, которые приходится решать даже в судебном порядке. Поэтому при составлении договора необходимо требовать, чтобы в него включены такие детали, как место крепления щита, конкретное место установки и схема подключения, а также отдельная ответственность за действия, предпринимаемые в процессе эксплуатации прибора учета.

Установка счетчика на улице для частного дома

Несмотря на то, что прибор учета электроэнергии будет установлен на улице, счетчик является первым звеном, через которое в дом поступает напряжение. Он отвечает за перебойную работу и служит своеобразным электрощитом. Выбор самого прибора для установки электросчетчика на столбе в частном доме также важен, как и выбор ответственного подрядчика. От четкого соблюдения норм и технологии и от качества выполненных работ, прежде всего, зависит безопасность всех жильцов. Качественное вводное электроустройство имеет встроенную защиту от перегрева и перегрузки. Именно эти факторы становятся частыми провокаторами короткого замыкания и пожаров. К установке счетчика требуется не менее квалифицированный подход с соблюдением расчетных режимов и всевозможных параметров установки и подключения.

Этап №1. Обесточивание входной линии

Этот процесс производится с согласия электропоставляющей организации.

Этап №2. Электрические провода

Электропровода вначале подключают к автоматическому выключателю защиты, а затем непосредственно к электросчетчику.

Этап №3. Обустройство заземления

Эта мера направлена на то, чтобы обезопасить работу всех электроприборов, имеющихся в доме.

Этап №4. Подключение разводки

На этом этапе к выходу электросчетчика подключается вся разводка на дом.

Каждый из выполняемых этапов должен проводиться в четком соответствии с действующими нормами и правилами, которые предъявляются для проведения работ такого рода.

После того, как счетчик будет установлен на столбе, приглашаются работники энергосбытовой компании для опломбирования прибора учета электроэнергии и постановки его на учет.

Закупка материала для монтажа уличного счетчика

Как я уже отметил, практикуют три способа установки электросчетчика:

1. на железобетонную опору;
2. на железобетонную опору с отступом 15 см;
3. на металлический столб (трубостойку).

Каждый отдельный способ установки счетчика еще имеет разное подключение, а именно 220 или 380 Вольт. Поэтому материал может меняться, либо дополняться.

Итак, чтобы самостоятельно установить счетчик на столб или опору, потребуется:

• Металлический щит ip 54 с окошком или без (размер уточнить у продавца согласно вашему подключению);
• Автоматический выключатель (для 220В – 2-х полюсный, для 380В – 3-х полюсный) — (2 шт.);
• Пластиковый щиток под пломбу</strong>;
• Дин рейка – при отсутствии в основном щите;
• Нулевая шина – необходима только для 380В;
• Крепёж для электрощита – для установки счетчика на железобетонную опору (для способа без отступа можно воспользоваться перфолентой, это обойдется дешевле);
• Проколы – 220В – 2 штуки, 380В – 4 штуки;
• Гофра/труба d32 – 220В – 7 метров, 380В — 14 метров;
• Стяжки 250</strong>;
• Счетчик электроэнергии (Существует два вида этого устройства: индукционный (механический) и электронный);
• Кабель СИП (220В 2х16 – 8 метров, 380В 4х16 – 16 метров), для монтажа на трубостойку необходимо самостоятельно посчитать длину провода;
• Зажим анкерный (натяжитель) – необходим для установки счетчика на металлический столб (2 штуки) либо для подачи питания к дому воздушным путем (2 штуки);
• Квадратный металлический столб – 80х80 или 100х100 (3-й способ) высотой 4 метра;
• Уголок 50х50 (1 метр) – необходим, что бы заземлить щиток;
• ПВ3 желто-зелёный d 6 (2 м).

Весь материал расписан до мелочей и дополнительно для выноса счетчика на улицу больше ничего не потребуется. По брендам могу порекомендовать: щиток IEK, автомат АВВ, счетчик Меркурий, бокс под пломбу Viko, по остальному – не имеет значения.

Счётчик электроэнергии на столбе в СНТ

Если СНТ является владельцем электросети, то место установки счетчиков определяется председателями и членами кооперативов. В случае передачи электрохозяйства на баланс сетевых организаций, то уже они вправе диктовать свои условия. Как правила их требования сводятся к установке счетчиков в СНТ на столбах.

Приборы учета электроэнергии в СНТ подразделяются на несколько категорий:

• счетчик на подстанции для учета общего количества потребляемой электроэнергии;
• промежуточные приборы учета на ответвлениях и улицах;
• конечные абонентские счетчики на столбе или металлической стойке.

При передаче электрохозяйства сетевой фирме установка и вынос электросчетчиков является обязательным условием. Все требования и нормы указаны в Приказе МинЭнерго и ПУЭ.

Установка счетчика на улице в дачных кооперативах и садовых товариществах

В таких обществах все решения относительно порядка действий или распоряжения общим имуществом принимаются на общем собрании.

Важно: если собрания и соответственно протокола нет, никто единолично не вправе принимать решение относительно организационных вопросов, а тем более требовать их исполнения.

Поэтому, если председатель общества необоснованно требует установки электросчетчика на столбе дачи, такие претензии можно игнорировать.

Законно ли это

Законодательством не запрещается размещение счетчиков на улице. Порядок действий регламентируется Постановлением правительства РФ№ 442. Приборы устанавливаются на границе балансовой принадлежности сети поставщика и электрохозяйства потребителя. При технической невозможности используются ближайшие к линии точки.

Граница домовладения разделяет зоны принадлежности. При новом строительстве считается правомерным закреплять оборудование на металлических стойках, железобетонных опорах. Для вторичного подключения разрешается использовать внешнюю стену здания.

Компании действуют незаконно, когда заставляют владельцев переносить средства измерения наружу. ПУЭ не требуют обязательного выноса счетчиков. Указания п. 1.5.6 носят рекомендательный характер. В тех же нормах сообщается, что для монтажа необходимы сухие, доступные места. При отрицательной температуре для аппаратов понадобятся щиты с подогревом. Частое нарушение –крепление на вершине опоры. Хозяин вправе не подписать договор и отказаться от процедуры, если правила не соблюдаются. Важно, чтобы доступ сохранялся открытым.

Предписания о переносе конструкций спорны. В судебной практике решения принимаются как в пользу потребителей, так и в пользу производителей. Федеральная антимонопольная служба чаще поддерживает Энергосбыт. В разъяснениях УФАС подчеркивается, что место установки шкафов учета – граница балансовой принадлежности.

С июля 2021 года в России запускается интеллектуальная программа учета электроэнергии ИСУ. «Умные» счетчики самостоятельно измеряют расход и дистанционно передают на контрольный сервер. Абонентам выдается пульт с экраном, на котором фиксируются показания. Теперь никого не понадобится заставлять.

Кто платит за установку

В конце 2021 года в России вступил в силу Федеральный закон № 522. С 2021 года жителям не придется покупать, заменять, устанавливать «умные» счетчики – задача возлагается на сетевые организации и поставщиков. Стоимость установки включается в тарифы на электроэнергию и отражается в счетах. Коммунальные платежи ограничиваются уровнем инфляции.

Принцип устройства

Используют два вида счетчиков — электронные и индукционные. Для улицы используют первые, как более точные.

Электричество, расходуемое в доме, проходит через прибор, в котором сохраняются показания. Если оно установлено высоко, ручное снятие показаний может быть затруднено. В таких случаях используется одна из двух систем:

1. Дублер — в доступном месте: на фасаде дома или у основания опоры ЛЭП устанавливают дисплей, отображающий показания.
2. Автоматика — счетчик использует модем для передачи показаний в обслуживающую фирму через интернет.

Установка счетчика электроэнергии на столбе выполняется опытным электриком. Сотрудник компании обязан предоставить владельцу дома договор на подпись.

Законность мероприятия

Обслуживающие компании могут заставить владельца дома смонтировать счетчик на улице. Фирмы обуславливают это возможностью беспрепятственного обслуживания устройства. Таким образом поставщик пытается бороться с воровством электроэнергии.

В данном случае возможно два варианта:

1. Владелец отказывается. В данном случае компания обязана установить (или оставить) счетчик внутри помещения. Вне зависимости от ответа пользователя, фирма может установить независимое контролирующее устройство на столбе за свой счет. Так получится два счетчика — в доме расчетный, на улице — контрольный. Последний располагают на границе балансовой принадлежности — между пользователем и поставщиком.
2. Владелец соглашается. В данном случае производится установка (или вынос из помещения) счетчика расхода электроэнергии. Владельцу дома предоставляется на подпись оригинал договора.

Оба варианта законны, если поставщик соблюдает правила. Уличный счетчик должен соответствовать пунктам 1.5.27 и 1.5.29 ПУЭ:

Важно! Следует ознакомиться с пунктами 1.5.30, 1.5.36, 2.1.47 ПУЭ и ГОСТ Р 51321.5, 14254 от 2011 года. Поставщик обязан соблюдать все указанные правила. В противном случае прибор называют установленным не правомерно. Его можно снять или переделать: решение выносит судебное заседание.

В СНТ пользователей часто заставляют согласиться на установку: показания считывают сотрудники фирмы, что защищает от воровства электроэнергии.

На какие законодательные акты можно ссылаться при отказе от переноса счетчика?

При отказе от установки электросчетчика на улице в 2021 году можно сослаться на следующие законодательные акты:

• П. 1.5.27 ПУЭ – установка электрооборудования, выбор для него места с оптимальными условиями;
• П. 1.5.29 ПУЭ – допустимая высота монтажа и правила хранения счетчиков, например, в специальных шкафах;
• ст. 210 ГК РФ – ответственность за сохранность и бесперебойную деятельность оборудования.

Постановление Правительства № 354 от 2011 года также подтверждает перечисленные нормы и не указывает на иные параметры.

Почему показания могут не совпадать с показаниями домашнего счетчика

При выносе учета на улицу домашний аппарат часто остается на месте. Информация с обоих устройств сравнивается. Собственники жалуются, что электросчетчик на столбе «врет». Погрешность достигает 10%.

Причина расхождений – нарушение норм при монтаже. Пункт 5.1.27 Правил требует, чтобы приборы эксплуатировались в сухих помещениях при температуре не ниже 0°С. Наружные щитки не герметичны. Мороз, жара, дождь ускоряют износ.

Перегрузка линии, обрывы, короткие замыкания приводят к повреждениям конструкции. Молнии, наводнения, аварии на ЛЭП разрушают сеть.

Для обжалования счетов потребуется составить заявление и вызвать представителя энергетической компании. Неисправность подтверждается документально.

Есть и другой вариант — «врет» домашний электросчетчик, а не уличный.

Причина 1

Эта причина актуальна, только если у вас на столбе установлен однофазный счётчик (не путать с однотарифным), т.е. когда к дому подходит 2 провода.

Если в вашем доме сделан контур заземления, на который у вас заземлён нулевой провод (контр заземления — это когда такая толстая проволока выходит из щитка и уходит на вбитую в землю железку), то стоит проверить тип вашего счётчика. Счётчик должен иметь на корпусе вот такой значок, палочка с одним колечком:

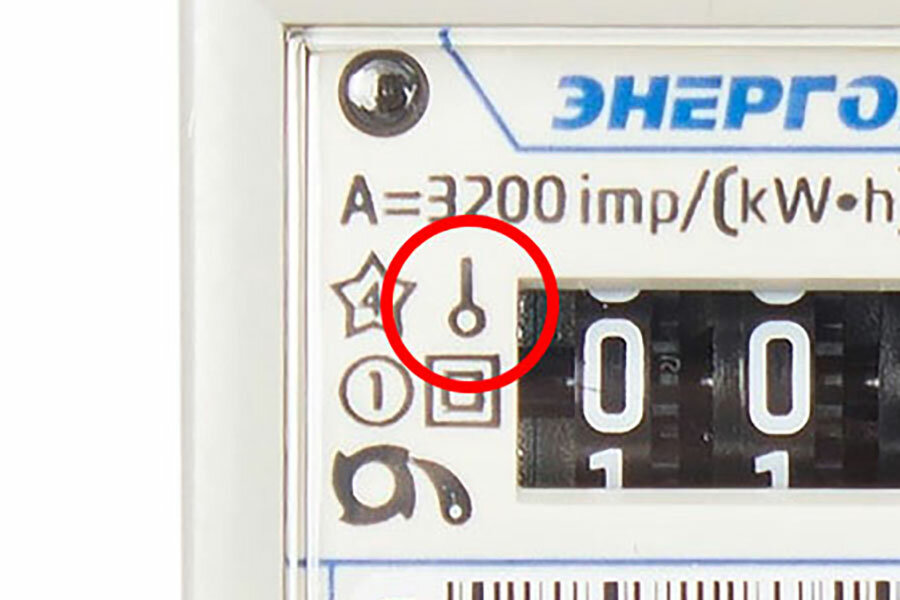

Это означает, что счётчик считает ток, прошедший только через фазные его контакты. В нулевых контактах у такого счётчика стоит простая перемычка.

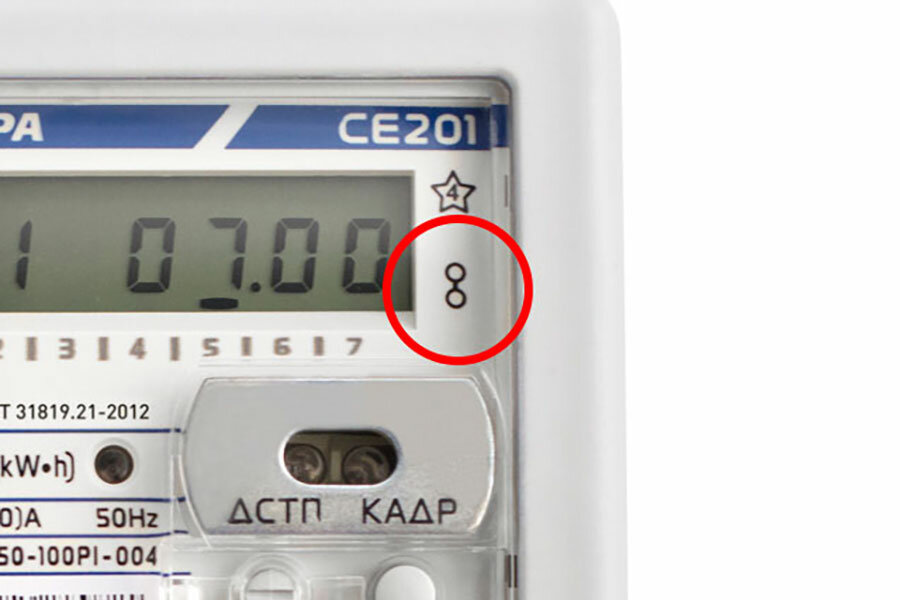

Если на счётчике стоит вот такой значок, палочка с двумя колечками:

то такой счётчик умеет считать ток, прошедший не только через фазные контакты, но и через нулевые. При этом счётчик использует показания тока тех контактов, где ток оказался выше. В отдельных случаях это позволяет избежать воровства электричества.

Но в нашем случае может происходить вот что. Часть тока, возвращающегося от ваших соседей по нулевому проводу общей линии, может пройти через нулевые контакты вашего счётчика на ваш контур заземления, выполненный в доме. Таким образом, счётчик с датчиком тока на нулевых контактах суммирует этот ток с вашим и даст ошибочный результат, завысив вам показания.

Как вариант, можно поменять счётчик на обычный. Менее желательным выходом может стать отключение заземления нулевого провода после счётчика.

Причина 2

Если у вас трёхфазный счётчик (не путать с трёхтарифным), т.е. когда к дому подходит жгут из четырёх проводов, то такие счётчики не подсчитывают токи, проходящие через нулевые контакты. Если показания внешнего счётчика явно завышены, то, скорее всего, он просто неисправен.

Причина 3

Если вы сравните показания счётчика на столбе и вашего старого счётчика в доме, то внешний счётчик может насчитывать процента на 3 больше. Это происходит из-за того, что часть электричества теряется из-за сопротивления проводов и контактов на пути от внешнего счётчика до внутреннего. Чтобы уменьшить эти потери, можно увеличить сечение этих проводов, уменьшить количество соединений и по возможности улучшить качество самих соединений.

Правила установки уличных электросчётчиков

Наши специалисты помогут подготовить весь необходимый пакет документов и получить официальное разрешение. Также мы помогаем с выбором счетчика согласно требованиям проектной документации и контролирующего органа. Опытные мастера «Электромонтаж-профи» произведут выбор оптимального места для установки электросчетчика на столбе или опоре, а также выполнят подключение к электросети.

Оставить заявку на вынос или установку уличного счетчика на столбе для СНТ или частного дома можете по телефонам, которые указаны на сайте. Наши консультанты ответят на все ваши вопросы и проконсультируют относительно предварительной стоимости работ.

Пакет документов, необходимый при переносе электросчетчика на улицу

Согласно порядку установки электросчетчика в частном доме, для его демонтажа и выноса на улицу следует тщательно подготовиться. Прежде всего собрать соответствующий пакет документов:

1. Перед выносом оборудования на улицу следует запросить типовой договор у компании-поставщика и акт о разделении балансовой принадлежности. В данном документе будут четко обозначены права и ответственность каждой стороны. В документе будут указаны серия и номер счетчика, его тип, расчетный счет владельца.
2. После важно составить заявление на допуск к эксплуатации оборудования. Оно составляется в офисе компании, при его получении по указанному адресу выедет контрольная бригада, проверит правильность проведенных самостоятельных работ. Счетчик будет опломбирован и сформирован акт о его допуске.

Важно: в акте будет указана степень готовности оборудования к эксплуатации и стоимость услуг компании. Если же опломбировка первичная, тогда она бесплатная.

Выбираем счётчик

Все счётчики, которые могут быть установлены для учёта энергопотребления, классифицируют по трём признакам:

1. Конструктив прибора;
2. Способ его подключения;
3. Тип измеряемых величин.

В настоящее время, в квартирах, частных домах и СНТ устанавливаются два вида приборов: электронный, который осуществляет учёт и контроль расхода по дифференцированным тарифам, и индукционный, производящий измерения за счёт вращения диска.

Второй вариант не слишком надёжен, поэтому постепенно заменяется на электронные.

Для установки на улице электронные приборы подходят лучше всего, так как они удобны и точны, не реагируют на перепады температур. Однако условия эксплуатации с температурой в 40 градусов ниже нуля для них потолок, и в регионах, где бывает такая погода, счётчики всё же лучше ставить в помещениях.

Как покупать электронный счётчик

Самым важным элементом для счётчика является пломба. После выхода с конвейера и прохождения качественного контроля, их устанавливается целых две: первую ставит контролёр ОТК, а вторую – государственный представитель, уполномоченный осуществлять поверку.

Дата проведения поверки ставится на пломбе и заносится в паспорт изделия, поэтому первое, что нужно сделать при покупке – сверить их.

Если вдруг окажется, что поверочной пломбы нет, или на ней проставлена дата, не соответствующая той, что в паспорте, покупать прибор не советуем. Потом уже никому ничего не докажешь.

Дата проведения поверки тоже имеет значение. На момент покупки двухфазного счётчика она не должна превышать двух лет, а для трёхфазного счётчика этот период и вовсе сокращён до одного года.

Новые счётчики на столбах

Электронные счетчики обретают все большую популярность среди жителей частного сектора. Опытные специалисты компании ООО «Электромонтаж профи» проводят профессиональную установку новых счетчиков на столбах, которые имеют ряд преимуществ по сравнению с дисковыми:

• невозможность кражи электроэнергии;
• дистанционное считывание данных;
• свободный доступ для контролеров;
• управление с помощью пульта;
• точность показаний с минимальным отклонением.

Квалифицированные работники осуществляют монтаж быстро и качественно с учетом технических требований и норм безопасности. После установки заказчик получает подробную инструкцию о правильном использовании прибора. Сотрудники владеют технологиями электромонтажных работ на профессиональном уровне, благодаря чему счетчик полностью защищен от внешних воздействий и имеет долгий срок службы.

Выбор электросчетчика

При выборе необходимо ориентироваться на следующие показатели:

• Защищенность от воздействия окружающей среды.
• Количество тарифов, используемых для оплаты электроэнергии.
• Количество фаз, соответствующее требованиям.
• Мощность прибора.

По количеству тарифов устройства делятся на два типа — с одним или с несколькими. По фазам — на два типа: с одной или тремя.

Электрические счетчики предпочтительнее индукционных, поскольку точнее. Они более устойчивы к перепадам температур.

Важно! Необходимая мощность рассчитывается из потребления электроприборов, находящихся в доме. Желательно соблюдение нормы с запасом. Рекомендованный класс точности — 2.0.

По ПУЭ устройство на улице должно быть утеплено. Современные уличные электросчетчики способны работать при низких температурах, но на практике необходимо обращать внимание на защиту от внешних условий. Обязательна эксплуатация в сухом, герметичном месте.

Выбор коробки зависит от конструкции прибора. Для счетчиков, установленных не высоко, нужно окошко. В остальных случаях потребуется пространство для установки модема. Для металлических необходимо наличие заземляющего провода.

Количество фаз зависит от размера сооружения и индивидуального потребления. Одной хватит для небольшого дома. Три используют для больших строений в несколько этажей или крыльев. Последние необходимо правильно подключить, чтобы нагрузка на сеть была равномерной.

Перед монтажом необходимо уточнить способ крепления и дату последней поверки. Первый фактор зависит от прибора, хотя предпочтение отдают DIN рейке. Второй фактор зависит от количества фаз. Для одной — не более двух лет назад, для трех — не более одного года.

Подключение трёхфазных счётчиков

Установка и подключение такого оборудования, процесс к которому нужно подходить с большой ответственностью и помимо участия в нём мастеров своего дела, требует получения обязательного разрешения на проведение соответствующих работ. Наши специалисты компании ООО «Электрмонтаж-профи» имеют не только, большой опыт в этом деле, но и необходимый допуск. В последнее время счётчики данной категории, помимо офисов и промышленных компаний, всё чаще выбирают владельцы частных домов, что связано с увеличением энергопотребления, поэтому наши квалифицированные работники часто сталкиваются с подобными заказами. На протяжении почти 7 лет они обслуживают, как крупные предприятия столичного региона, так и обычных жителей.

В нашем деле, внедрение качественно-новой технологии электромонтажных работ на профессиональном уровне, является основой ведения бизнеса. Наши специалисты используя особенный подход к каждому клиенту, разработают оригинальное решение полностью отвечающее требованиям заказчика и выполнят все работы в срок.

Заземление счётчика на столбе

Работы по заземлению счетчика проводятся при его выносе в место, удобное для снятия показаний, в частных домах и на дачах. Основные требования при размещении счетчика на улице:

• выбрать место расположения с жесткой и прочной опорой;
• поместить счетчик в специальный шкаф с окошком для снятия показаний;
• оборудовать кабель надежной опорой, чтобы защитить от изгибов и переломов.

В первую очередь обесточивается линия подачи электричества. Затем монтируется заземление и к выходным контактам счетчика подключается проводка из дома. Работа ответственная и опасная, поэтому ее должны выполнять квалифицированные специалисты, владеющие технологиями электромонтажных работ на профессиональном уровне. Обратитесь к профессионалам, и Вы получите не только качественную услугу, но и обезопасите свое здоровье и жизнь.

Этапы монтажа ящика с подробными фото

После того как выбрано место, можно приступать к установке, которая естественно начинается с ящика. Вот как поэтапно выглядит процесс его сборки:

№ п/п	Шаги, фото	Комментарий
1.	Распаковка ящика	Прежде чем монтировать счетчик на столб ЛЭП, его нужно упаковать в ящик. Поэтому начинаем именно с него: распаковываете, достаёте ключики, открываете дверцу.
2.	Демонтаж защитных крышек	Снимаете защитные крышки, чтобы они не мешали установке приборов.
3.	Полость ящика	На задней стенке ящика мы видим дин-рейки. Значит, у электросчетчика предусмотрен именно такой вид крепления. Варианты могут быть и другими, поэтому при подборе ящика на это нужно обращать внимание.
4.	Обратная сторона счётчика	Так выглядит обратная сторона счётчика, предназначенного для монтажа на дин-рейку.
5.	Крепление счетчика болтами	Реек в ящике две. Счётчик сажаете на верхнюю, в правый угол и крепите его болтами.
6.	Фиксатор	Это фиксатор для закрепления прибора на дин-рейке.
7.	Установка фиксатора	Чтобы счётчик не шатался, он фиксируется с двух сторон по бокам, как показано на фото.
8.	Автоматический выключатель	На ту же дин-рейку, левее счётчика ставится вводной автоматический выключатель.
9.	Соединение выключателя со счётчиком	Выходные клеммы выключателя соединяются с входами счётчика. Жёлтый провод (фаза) ставится на левую клемму выключателя и подсоединяется на первый слева вход счётчика. Синий провод (ноль) соединяет правую клемму выключателя и третий (слева направо) вход счётчика. Примечание: все клеммные болтики должны хорошо затягиваться отвёрткой.
10.	Установка УЗО	Теперь наступает очередь устройства защитного отключения (УЗО), которое ставится под выключателем на нижнюю дин-рейку, и так же как и счётчик закрепляется фиксаторами.
11.	Подсоединение УЗО к счётчику	Фаза (жёлтый провод) подключается на левый контакт УЗО и второе слева входное отверстие счётчика. Ноль (сини провод) соединяется на правый контакт УЗО от первого справа входа счётчика.
12.	Установка крышки	Подтягиваете все соединения и привинчиваете крышку счётчика, закрывающую входы.
13.	Установка автоматов и шинки	Под счётчиком на нижнюю дин-рейку устанавливают два автомата на 10 и 16 А. Рядом с ними привинчивается шинка для нулевого провода и так же закрепляется фиксаторами.
14.	Контактная рейка	Контактную рейку используют для соединения между собой входных клемм автоматов. Место её установки показано стрелкой.
15.	Соединение автоматов	С левого выхода УЗО фазный провод подключается на контактную рейку. А правый выход УЗО соединяется синим проводом с нулевым выходом на шинке.
16.	Подключение питающего кабеля	Теперь необходимо на входы выключателя подсоединить 10-метровый питающий кабель, просунув его конец через отверстие в донышке ящика и под дин-рейками.
17.	Проверка работы счётчика	Установив рычаг выключателя в положение «включено», проверяем работу счётчика.
18.	Установка крышек	Ставим на штатные места снятые вначале крышки.
19.		Всё, ваш уличный счётчик готов к установке. Осталось закрепить ящик на опору ЛЭП, вызвать соответствующую службу для опломбирования – и можно производить линейное подключение прибора, чем займётся представитель электрической компании.



Отказ от размещения счетчика вне помещения

Владельцы частных домов могут предоставлять обслуживающей компании доступ к счетчику в помещении. В подобном случае установка на улице не имеет смысла.

Если электрики настаивают на обратном, владелец может указать место установки, отличное от предложенного. Обязательно соблюдение ПУЭ, на которые делается акцент. Установка прибора учета расхода электроэнергии допускается только с письменного согласия хозяина участка. Подписанными должны быть два документа: согласие на установку и акт определения места монтажа. Для проверки законности желательно присутствие незаинтересованного юридического лица.

Поставщик электроэнергии не имеет права нарушать или принуждать физическое лицо к нарушению закона. При возникновении любых неправомерных действий следует обращаться в прокуратуру.

Металлический шкаф для электросчетчика

В качестве мер по защите в случае, если электронный электрический счетчик был установлен на столбе, обустраивается специальный металлический ящик для него. Такой ящик устанавливается еще перед монтажом счетчика и имеет специальное смотровое окошко (для беспрепятственного снятия показаний).

Металлический ящик выполняет сразу несколько функций, а именно:

• Защиту от вандализма и краж. Чтобы ящик выполнял эту функцию, его надежно закрепляют на столбе и снабжают запорным механизмом;
• Защиту от воздействия влаги, что позволяет существенно увеличить эксплуатационный период прибора учета электроэнергии;
• Защиту от переохлаждения. Если температура окружающего воздуха снижается ниже нулевой отметки, то прибор учета может начать работать некорректно. Погрешность измерений может быть существенной, что скажется на суммах платежек за поставленное потребителю электричество. Из этого следует, что хорошая теплоизоляция шкафа для электросчетчика – это мера, направленная на обеспечение правильной работы прибора учета.

Провода от электросчетчика скрывают в специальной защитной металлической трубе. Распределительный щиток с автоматами целесообразно оставить в доме, а на столб вынести один защитный автомат.

В заключение следует отметить, что установка и подключение электросчетчика не является очень сложной процедурой, однако, не имея опыта проведения подобных работ, не следует выполнять их самостоятельно.

Лучше обратиться к специалистам, поскольку от того, насколько правильно установлен счетчик, зависит электроснабжение всего дома, а также работа всех имеющихся в нем электрических приборов. Кроме того, не следует забывать и о собственной безопасности при проведении установки электросчетчика на уличном столбе.

В дополнение к вышесказанному, мы предлагаем ознакомиться с видеоинструкцией, которая поможет при сборке управляющего щита для установки электросчетчика на улице на столбе.

Счетчик на столбе: цена вопроса

Боксы под уличные приборы учета электроэнергии стоят довольно-таки дорого. При их подборе, помимо всего прочего, следует обращать внимание на степень защищенности от проникновения влаги. Цена хороших шкафов под счетчики составляет порядка 2.5-5 тыс. рублей.

Стоимость самих уличных приборов учета электроэнергии зависит в первую очередь от разновидности. К примеру, в частных домах часто используется однотарифная модель «Меркурий 231 АМ» (выдерживает от -40 до -50 градусов). Это очень надежный счетчик для столба, цена которого составляет 2.5-3 тыс. рублей. Стоимость многотарифной модели может быть на 40-50% больше. Еще дороже обходятся приборы с возможностью удаленного снятия показаний — на 100-150%. Наиболее популярным вариантом уличных счетчиков являются многотарифные без мониторинга. Дело в том, что однотарифную модель в случае перехода на другой тариф приходится менять на новую.

Основные требования

Не важно, в каком месте вы окончательно решите установить электросчетчики, в любом случае необходимо в строгом порядке соблюдать определенные требования.

Пункт 1.5.27

Первое, что стоит отметить, это размещение счетчиков в легкодоступных местах, чтобы пользоваться ими было удобно владельцам домов, а также представителям специализированных компаний. При монтаже электросчетчиков важно уделять внимание таким факторам, как внешние условия, должна быть соблюдена оптимальная температура и прочие параметры.

Пункт 1.5.29

Электросчетчики должны устанавливаться в шкафах или в специальных щитах, а также на стенах, которые имеют жесткую конструкцию. В последнее время стали чаще устанавливаться общедомовые электросчетчики, которые являются более выгодными по стоимости, но менее удобными в использовании.

Выводы

Если заставляют ставить счетчики на столбах законно ли это требование? Нет таких норм, согласно которым можно бы было заставить собственника частного дома устанавливать счетчик на улице себе во вред. Он является собственником оборудования и ответственен за качество его работы. В результате низких температур прибор может вообще отказаться работать, а может показывать завышенные данные. Кроме этого такое оборудования могут украсть вандалы.

У энергетической компании нет законных рычагов воздействия на граждан при отказе, они не могут прекратить подачу электроэнергии или подать на хозяина дома в суд. Если же притязания происходят от председателя кооператива, тогда он должен действовать на основании протокола общего собрания. Документ дает ему полномочия требовать от собственников участка исполнять принятые ими же правила.

Если же собственник участка решился на вынос счетчика на улицу, он должен соблюсти все требования его оборудования, подключения и запуска.

Видео: процесс сборки узла учёта электроэнергии
